My First Linux Module

Today, I successfully build my first linux hello module.
So, I write this blog to record this process.

1. First of all add a directory named hello in the kernel/driver, and add a file hello.c, write codes like bellow:

Bitmap每个像素值由指定的掩码决定

前面写了一个小工具来转换Bitmap到不同的颜色深度，程序主要的逻辑是：
Bitmap文件头 + Bitmap信息头 + Bitmap数据。
在RGB32（RGB888）转RGB565的过程中也有遇到一个小问题：输出的颜色和原图的颜色显示不正确，但是像素值是正确的。
但是使用GIMP导出的图片又是正确的。

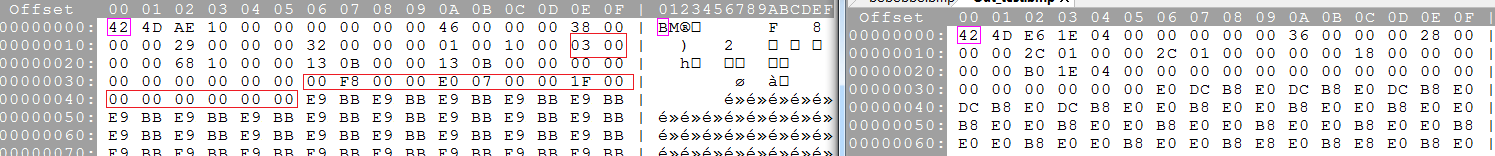

通过比较发现内容上有一定的差异，如下图，左边是不正确的图片，右边是正确的图片：

比较发现差异的地方在于：biCompression = 3

查阅资料发现：表示每个像素值由指定的掩码决定。

而多余的16个字节依次就是RGBA的颜色掩码，这个掩码来与颜色值进行与运算，得到颜色值。

Bitmap RGB24 4字节对齐

因为Bitmap支持最少2种颜色，并且可以支持RLC等压缩方式，所以Bitmap在嵌入式领域使用还是比较广泛的。
最近在写一个Bitmap相关的小工具时，发现自己处理出来的Bitmap，系统总是不能正常地识别，但是读出来的数据又都是正确的。而且同样的图片，通过系统工具生成的Bitmap，总会大一些，大小也超过图片LengthxWidthXColotBit + Header。

问题

需求：将RGB32或RGB24的Bitmap转换成为RGB565的Bitmap，并且可以将RGB565转成RGB32和RGB24。
实现算法：

1
2
3

pixel565[0] = color[0] >> 3;// R
pixel565[1] = color[1] >> 2;// G
pixel565[2] = color[2] >> 3;// B

代码在RGB32、RGB24转RGB565和RGB565转RGB32过程中没有问题，但是在RGB565转RGB24时，出现了问题。
使用高宽均为10px的图片，转出来的图片，系统不能正确识别显示。但是用Windows绘图程序绘制出来的同样大小的图片却能正确显示。通过比较文件大小发现：

读取文件时，使用file.eof()判断结尾注意事项

今天写一个小功能需要读取文件，在判断文件结尾时使用了以下语句：

1
2
3
4
5
6

while(infile.eof() && infile.good())
{
    infile.read((char*)&data, 1);
    encodeData = data ^ CODE;
    outfile.write((char*)&encodeData, 1);
}

结果最后一个字符会读取两次，后来换了种方式，事先读取文件长度，再循环，就能争取读取文件：

1
2
3
4
5
6

for(int i=3; i<file_len; ++i)
{
    infile.read((char*)&data, 1);
    encodeData = data ^ CODE;
    outfile.write((char*)&encodeData, 1);
}

最后了解到，是因为read函数需要读取失败时才将eofbit置位，所以置位时，循环还会执行一次。修改代码就没有问题了：

1
2
3
4
5

while(infile.read((char*)&data, 1) && !infile.eof() && infile.good())
{
    encodeData = data ^ CODE;
    outfile.write((char*)&encodeData, 1);
}

嵌入式开发一个月随笔

从事嵌入式开发已经有一月有余，平心而论，我还是比较喜欢嵌入式开发的，不仅因为其涉及面广可以学习到很多知识，而且嵌入式开发对动手能力要求比较高，让我不觉得无聊。

工作以来了解了嵌入式开发的相关流程，也实际动手做了几个需求。过程中遇到了很多问题也解决了很多问题，下面一一道来。

调试，纯软件开发的调试可能没那么麻烦，IDE都会集成好调试工具，就算不使用IDE，也可以单独使用调试工具进行调试，像gdb之类的。这些调试工具可以进行断点设定、单步调试、多步调试、监视内存值等等十分有用的调试手段。但是呢，到了嵌入式板级调试，现在我们就主要使用的串口打印的方法进行调试，调试起来十分麻烦，想多测几个值就必须多写几句打印语句，用起来十分繁琐（当然嵌入式板级调试也有方法可以实现高效的调试手段，比如ARM提供的调试器，JTAG等，但是我对这些都不了解，以后提升开发效率可以从这些地方入手）。
